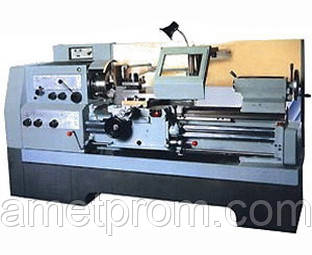

Запчастини та оснастка 16К20

Швидкозношувальні деталі

Вал 2-й осі в зборі 16К20.020.406

Вал 3-й осі в зборі 16К20.020.559

Вал-шестерня 16Б20П.061.598 (Z=17) (Z=17)

Гвинт задньої бабки 16Б20П.030.402 поз.5 без гайки

Гвинт із гайкою каретки 16К20.050.401/201/202

Гвинт із гайкою супорту 16К20.040.402/013

Гайка маткова (напівгайка) 16Б20П.061.202

Диск фрикційний внутрішній 16К20.020.485 (8 пазів)

Диск фрикційний зовнішній 16К20.020.486 (4 паза)

Клин каретки 16Б20П.050.432

Клин супорту 16К20.040.405

Стрічка гальмівна 16К20.020.550

Муфта фрикційна в зібраному вигляді 16К20.020.610СБ

Рецетримач у складі 16К20.041.001

Рейка 16К20.011.432 (L=295мм) (L=295 мм)

Рейка 16К20.011.432 (РМЦ-1000, L = 348 мм) (L = 348 мм)

Фартух у складі 16Б20П.061.000СБ

Шпиндель 16К20.020.401 поз.232

Станина

Вал перемикання 16К20.011.405 (РМЦ 1000 мм) (РМЦ=1000 мм)

Вал перемикання 16К20.012.403 (РМЦ 1400 мм) (РМЦ=1400 мм)

Вал ходовий 16К20.011.404 (РМЦ 1000 мм) (РМЦ=1000 мм)

Вал ходовий 16К20.012.402 (РМЦ 1400 мм) (РМЦ=1400 мм)

Гвинт ходовий 16К20.010.401 (РМЦ 710 мм) (РМЦ=710 мм)

Гвинт ходовий 16К20.011.403 (РМЦ 1000 мм) (РМЦ=1000 мм)

Гвинт ходовий 16К20.012.401 (РМЦ 1400 мм) (РМЦ=1400 мм)

Вал перемикання 16К20.010.403 (РМЦ 710 мм) (РМЦ=710 мм)

Вал перемикання 16К20.016.403 (РМЦ 2000 мм) (РМЦ=20000 мм)

Вал ходовий 16К20.010.402 (РМЦ 710 мм) (РМЦ=710 мм)

Вал ходовий 16К20.016.402 (РМЦ 2000 мм) (РМЦ=2000 мм)

Гвинт ходовий 16К20.016.401 (РМЦ 2000 мм) (РМЦ=2000 мм)



Бабка шпиндельна (коробка швидкостей)

Вал 12-й осі в зборі 16К20.020.408

Вал 4-й осі в зборі 16К20.020.532

Вал фрикційний 1-й осі 16К20.020.402

Диск 16К20.020.471

Диск 16К20.020.472

Коротно 16К20.020.469

Сектор зубчастий 16К20.020.456 (Z=35) (Z=35)

Шестірня 1-й осі 16К20.020.438/1

Шестірня 16К20.020.448 поз.60 (Z=21) (Z=21)

Шестірня 16К20.020.450 (Z=60) (Z=60)

Шестірня 2-й осі 16К20.020.441 поз.214 (Z=34,39) (Z =34;39)

Шестерня 3-й осі 16К20.020.190СБ поз.61 (Z=38,55,47) (Z =38;55;47

Шпиндель 16К20.020.398 поз.232

Вал 3-й осі 16К20.020.404

Вал 5-й осі 16К20.020.403

Вал 7-й осі 16К20.020.537

Вал 8-й осі 16К20.020.405

Вал-рейка 10-ї осі 16К20.020.414

Втулка 16К20.020.213

Копір 16К20.020.457 (матеріал: сталь 45)

Копір 16К20.020.458 (матеріал: сталь 45)

Вісь 13-ї осі 16К20.020.536

Шестерня 1-й осі 16К20.020.444 (Z = 50) (Z=50)

Шестірня 16К20.020.140СБ поз.241 (Z=60,48) (Z=60;48)

Шестірня 16К20.020.445 поз.203 (Z=45) (Z=45)

Шестірня 16К20.020.446 (Z=15) (Z = 15)

Шестірня 16К20.020.447 поз.57 (Z=38) (Z=38)

Шестірня 16К20.020.449 поз.63 (Z=29) (Z=29)

Шестірня 16К20.020.449 поз.63 (Z=29) (Z=29)

Шестірня 16К20.020.451 (Z=45) (Z=45)

Шестірня 16К20.020.452 (Z=30) (Z=30)

Шестірня 16К20.020.453 (Z=25) (Z = 25)

Шестерня 3-й осі 16К20.020.515/1 (Z=60;30)

Шестерня 4-й осі 16К20.020.442 поз.89 (Z=60) (Z=60)

Шестерня 4-й осі 16К20.020.443 поз.88 (Z=45) (Z=45)

Шестірня 5 осі 16К20.020.437 (Z=30)

Шестірня 5-й осі 16К20.020.533 поз.28 (Z=72) (Z=72)

Шестерня 7-й осі 16К20.020.180СБ поз.86 (Z=24,36) (Z = 36;24)

Шестерня 8-й осі 16К20.020.503 (Z = 60,45) (Z = 60;45)



Задня бабка

Піноль 16Б20П.030.401 поз.3 (Ход пінолі: 120 мм)

Бабка задня 16Б20П.030.000СБ (Конус Морзе: 5; Хід пінолі: 120 м

Гайка 16Б20П.030.013 поз.6



Суппорт

Суппорт у зборі 16К20.040.000СБ (висота: 292 мм; довжина: 497 мм)

Суппорт верхня частина 16К20.040.011

Суппорт середня частина 16К20.040.013 (ластівчин хвіст)

Винт 16К20.040.402



Каретка

Гвинт каретки 16К20.050.401 без гайки

Вал-шестерня 16К20.050.402 (Z=16) (Z=16)

Гайка гвинта каретки 16Б20П.050.201

Шестірня 3 осі 16Б20П.051.401



Фартук

Шестірня 3 осі 16Б20П.051.401

Вал-шестерня приводу фартуха в зборі 16Б20П.061.070СБ поз.97 (Z=

Шестірня 16Б20П.061.352 (Z=32 M1.5) (Z=32; M=1,5)

Шестерня 16Б20П.061.353 (Z=36,18) (Z=36;18)

Шестірня 16Б20П.061.441 (Z=30) (Z=30)

Шестерня 16Б20П.061.569 (Z=35) (Z=35)

Вал 16Б20П.061.411

Вал 16Б20П.061.412

Вал 16Б20П.061.414

Вал 16Б20П.061.415

Вал 16Б20П.061.599

Гільза 16Б20П.061.424

Гільза 16Б20П.061.426

Муфта 16Б20П.061.351

Муфта 16Б20П.061.556

Ось 16Б20П.061.417

Ось 16Б20П.061.419

Ось 16Б20П.061.422

Упор 16Б20П.061.449

Червяк 16Б20П.061.428

Шестірня 16Б20П.061.201 поз.42

Шестірня 16Б20П.061.431 (Z=17) (Z=17)

Шестірня 16Б20П.061.432 (Z=36) (Z=36)

Шестірня 16Б20П.061.436 (Z=34) (Z=34)

Шестірня 16Б20П.061.437 (Z=36) (Z=36)

Шестірня 16Б20П.061.442 (Z=30) (Z=30)

Шестірня 16Б20П.061.591 (Z=66) (Z=66)

Шестірня 16Б20П.061.592 (Z=55) (Z=55)

Шестерня 16Б20П.061.593 (Z=41) (Z=41)



Коробка-подач

Вал 16Б20П.070.543

Коробка-поач у складі 16Б20П.070.000СБ

Шестерня 16Б20П.070.422 (Z=42) (Z=42)

Шестерня 16Б20П.070.427 (Z=28/35) (Z=28;35)

Шестерня 16Б20П.070.428 (Z=25/30) (Z=25;30)

Шестірня 16Б20П.070.429 (Z=34/32) (Z=34;32

Шестірня 16Б20П.070.432 (Z=28/48) (Z=28;48)

Шестерня 16Б20П.070.434 (Z=45/35) (Z=45;35)

Шестерня 16Б20П.070.436 (Z=18/28) (Z=18;28)

Шестерня 16Б20П.070.438 (Z=28/28/32) (Z=28;38;32)

Вал 16Б20П.070.401

Вал 16Б20П.070.402

Вал 16Б20П.070.403

Вал 16Б20П.070.406

Вал 16Б20П.070.501

Вал 16Б20П.070.546

Вал-муфта 16Б20П.070.010

Вал-шестерня 16Б20П.070.408 (Z=15) (Z=15)

Обойма обгінної муфти 16Б20П.070.425 (Z = 39) (Z =39)

Ступиця обгінної муфти 16Б20П.070.445

Шестірня 16Б20П.070.419 (Z=28) (Z=28)

Шестірня 16Б20П.070.421 (Z=30) (Z=30)

Шестірня 16Б20П.070.423 (Z=35) (Z=35)

Шестірня 16Б20П.070.424 (Z=28) (Z=28)

Шестерня 16Б20П.070.435 (Z=40/24) (Z=40;24)

Шестерня 16Б20П.070.437 (Z=32/32) (Z=33;32)

Шестірня 16Б20П.070.497 (Z=28/24) (Z=28;24)

Шестерня 16Б20П.070.498 (Z=23/21) (Z=23;21)

Шестірня 16Б20П.070.547 (Z=28) (Z=28)

Шестерня 16Б20П.070.548 (Z=32/30) (Z=32;30)



Коробка передач

Шестірня змінна 16К20.080.401 (Z=57) (Z=57)

Шестірня змінна 16Б20.080.401 (Z=86) (Z=86)

Шестірня змінна 16Б20.080.402 (Z=73) (Z=73)

Шестірня змінна 16Б20.080.403 (Z=64) (Z=64)

Шестірня змінна 16Б20.080.404 (Z=60) (Z=60)

Шестірня змінна 16Б20.080.405 (Z=44) (Z=44)

Шестірня змінна 16Б20.080.406 (Z=40) (Z=40)

Шестірня змінна 16Б20.080.408 (Z=36) (Z=36)

Шестірня змінна 16К20.080.400 (Z=48) (Z=48)

Якщо Ви не знайшли потрібну Вам позицію в цьому списку, зв'яжіть із нами.
