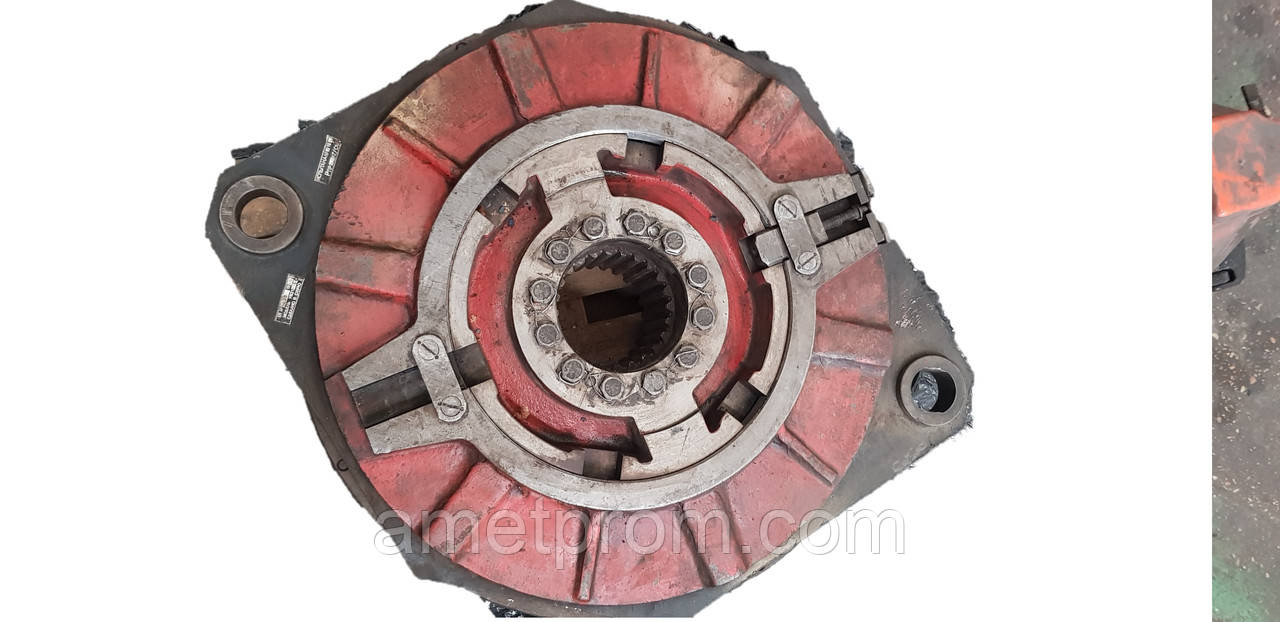

Муфта гальма УВ 3146 (24 шліца)

  • В наявності

75 000 грн

+380 (96) 148-21-92
Алексей
  • +380 (66) 366-19-16
    Вячеслав
повернення товару протягом 14 днів за домовленістю
Муфта гальма УВ 3146 (24 шліца)
Муфта гальма УВ 3146 (24 шліца)В наявності
75 000 грн
+380 (96) 148-21-92
Алексей
  • +380 (66) 366-19-16
    Вячеслав
Купити

Опис

Муфта гальма УВ3146



Муфта гальма УВ3146 (24 шліца) багатодискове фрикційне виріб і призначена для регулярного з'єднання рухливих елементів приводу установок з учасниками, а також для гальмування друге при постійно працюючому електродвигуні. Забезпечує безперервну роботу пресів серії КД, гільйотинних ножицях, а також кузнечнопрессовых установок.

Муфта гальма УВ3146 (24 шліца) жорстко сблокированная, багатодискова, фрикційна з пневматичним включенням складається з:

  • маточини, нерухомо закріпленої на валу привода машини;

  • поршня, жорстко з'єднаного з маточиною;

  • рухомого в осьовому напрямку пневмоциліндра;

  • провідних дисків муфти з фрикційними елементами (накладками);

  • веденого диска, рухливо сполученого зубчастим з'єднанням з маточиною;

  • опорного диска муфти, сполученого з допомогою різьби з маточиною;

  • гальмівного диска з фрикційними накладками;

  • натискного гальмівного диска, жорстко з'єднаного з пневмоцилиндром;

  • опорного диска гальма, з допомогою шліців сполученого з поршнем, і гальмівних пружин.

Робота муфти гальма відбувається наступним чином. При включенні пневморозподільника машини стиснуте повітря через канал, наявний на валу муфти-гальма, і отвір у маточині муфти надходить в пневмокамеру. Під дією стиснутого повітря пневмоциліндр, переміщаючись в осьовому напрямку і долаючи зусилля пружин гальмівних, відводить гальмівний диск від фрикційних накладок провідного гальмівного диска. Диск звільняється, і відбувається вимикання гальма. При подальшому осьовому русі циліндр переміщує ведучі диски муфти, ведений диск і притискає їх до опорного диска. Відбувається включення муфти. Обертання від маховика через провідні, ведений і опорний диски, пневмоциліндр і маточину передається на вал приводу — здійснюється робочий хід машини. При включенні пневморозподільника відбувається випуск стиснутого повітря з пневмокамери. Під дією зусилля пружин гальмівних пневмоциліндр переміщається в зворотному напрямку і звільняє провідні і ведений диски. Відбувається вимикання муфти. При подальшому переміщенні пневмоциліндр з допомогою натискного гальмівного диска притискає провідний гальмівний диск опорного. Відбуваються включення гальма, зупинка муфти-гальма і вала привода машин Обертання від маховика передається тільки провідним дисків муфти.

Особливість муфти гальма УВ3146 (24 шліца) в тому, що вона має простою регулювання ходу циліндра, його провідні і гальмові втулки виготовляються термічним способом із сталі, а опорні диски і гальма з високоміцного чавуну.

Фахівці нашої компанії рекомендують встановлювати муфту гальма УВ3146 (24 шліца) на головному валу кривошипної машини. При такому розташуванні значно знижується окружна швидкість на поверхнях тертя, що призводить до зменшення нагріву і збільшення довговічності тертьових поверхонь. Тому, незважаючи на збільшення габаритів муфти гальма, її ваги та вартості, зниження витрат на ремонт виправдовує таку установку в приводі.

Характеристики

Основні
Виробник Завод імені Малишева
Країна виробникУкраїна
Тип комплектующегоКоробка перемикання швидкостей
СтанНове

Інформація для замовлення

  • Ціна: 75 000 грн
